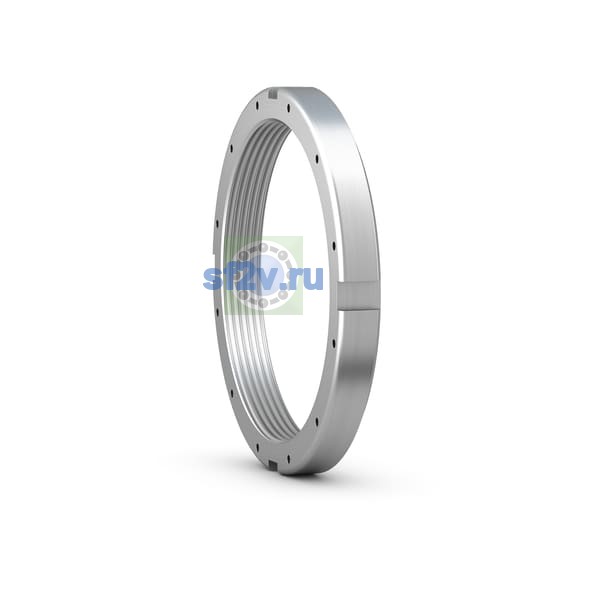

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
359.918 mm
Наружный диаметр подшипника D
419.227 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
393.7 mm Diameter locating side face
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
393.319 mm Pitch diameter threaded holes for locking clip
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 419.227 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
31.242 mm Width locating slot
Размер B5: ширина стопорной гайки с фиксирующей скобой или пластиной.
55.016 mm Width including locking plate
Ширина
45.491 mm
Ширина B
45.491 mm Width
Обозначение резьбы
14.17-5
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
359.918 mm Thread diameter
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
12.954 mm Depth locating slot
Ударный ключ, размер 64-80
TMFN 64-80
