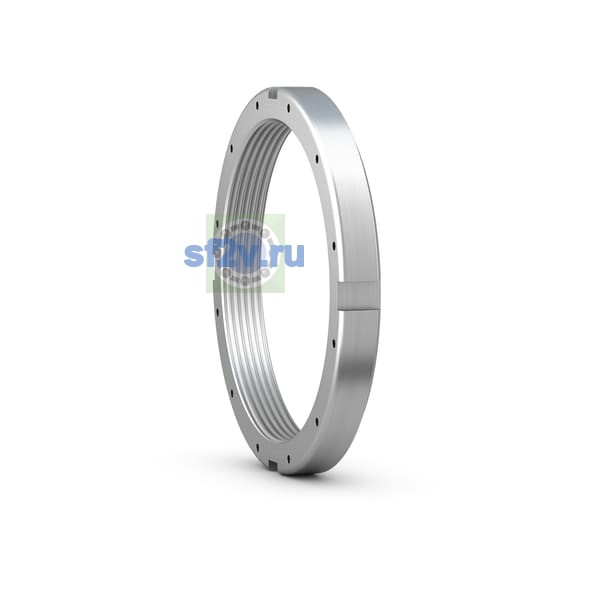

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
239.827 mm
Наружный диаметр подшипника D
290.652 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
269.875 mm Diameter locating side face
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
264.744 mm Pitch diameter threaded holes for locking clip
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 290.652 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
21.844 mm Width locating slot
Размер B5: ширина стопорной гайки с фиксирующей скобой или пластиной.
43.129 mm Width including locking plate
Ширина
34.392 mm
Ширина B
34.392 mm Width
Обозначение резьбы
9.442-6
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
239.827 mm Thread diameter
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
9.779 mm Depth locating slot
Ударный ключ, размер 40-52
TMFN 40-52
