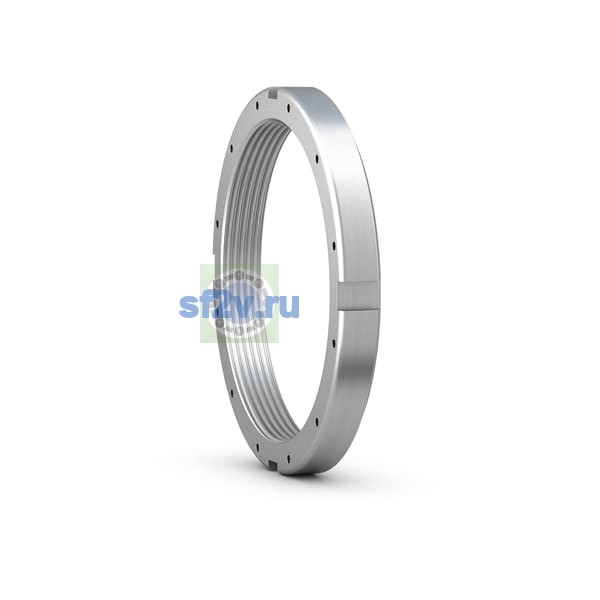

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
338.811 mm
Наружный диаметр подшипника D
400.177 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
376.25 mm Diameter locating side face
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
374.269 mm Pitch diameter threaded holes for locking clip
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 400.177 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
24.892 mm Width locating slot
Размер B5: ширина стопорной гайки с фиксирующей скобой или пластиной.
55.016 mm Width including locking plate
Ширина
45.491 mm
Ширина B
45.491 mm Width
Обозначение резьбы
13.339-5
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
338.811 mm Thread diameter
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
12.954 mm Depth locating slot
Ударный ключ, размер 64-80
TMFN 64-80
