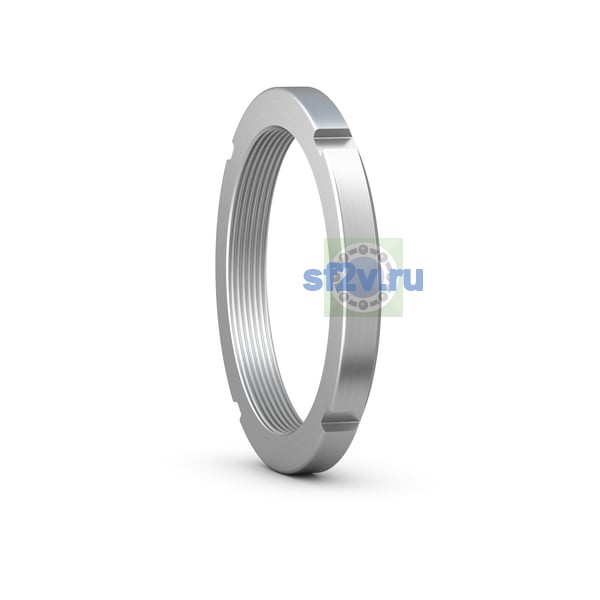

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
129.692 mm
Наружный диаметр подшипника D
171.577 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
157.175 mm Diameter locating side face
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 171.577 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
15.494 mm Width locating slot
Ширина
22.479 mm
Ширина B
22.479 mm Width
SKF крючковый ключ для SNL корпуса, размер 26
HN 26/SNL
Обозначение резьбы
5.106-12
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
129.692 mm Thread diameter
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
6.604 mm Depth locating slot
Ударный ключ, размер 23-30
TMFN 23-30
