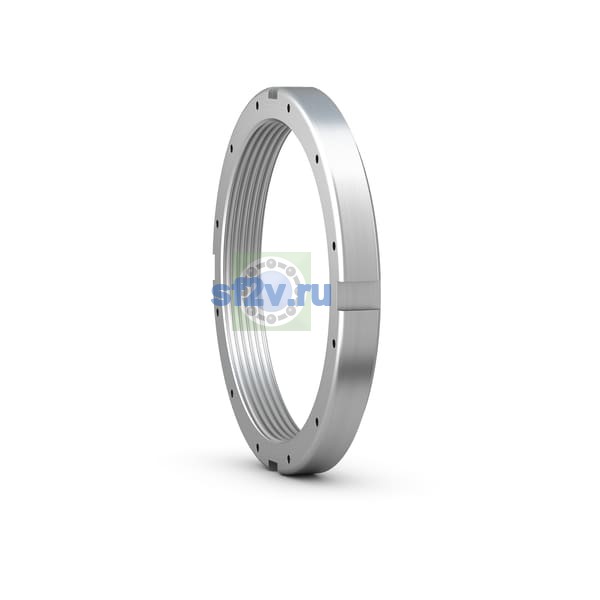

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
439.903 mm
Наружный диаметр подшипника D
520.827 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
488.95 mm Diameter locating side face
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
485.394 mm Pitch diameter threaded holes for locking clip
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 520.827 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
34.417 mm Width locating slot
Размер B5: ширина стопорной гайки с фиксирующей скобой или пластиной.
73.812 mm Width including locking plate
Ширина
60.579 mm
Ширина B
60.579 mm Width
Обозначение резьбы
17.319-5
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
439.903 mm Thread diameter
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
15.342 mm Depth locating slot
Ударный ключ, размер 80-500
TMFN 80-500
