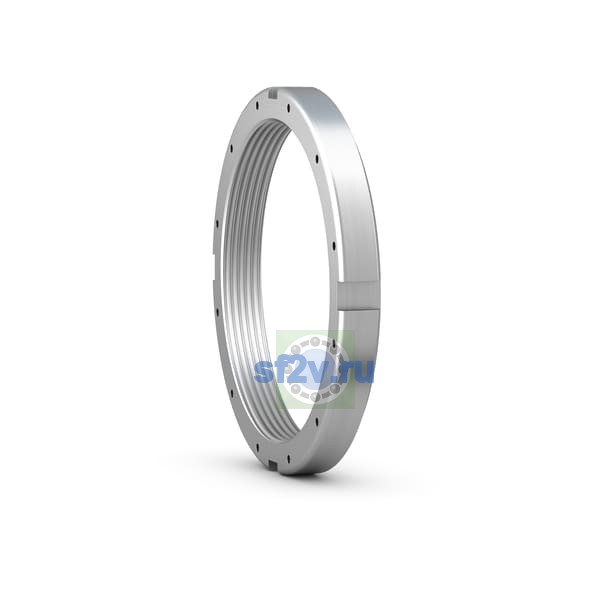

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
258.877 mm
Наружный диаметр подшипника D
309.702 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
289.712 mm Diameter locating side face
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
286.969 mm Pitch diameter threaded holes for locking clip
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 309.702 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
21.844 mm Width locating slot
Размер B5: ширина стопорной гайки с фиксирующей скобой или пластиной.
44.704 mm Width including locking plate
Ширина
35.966 mm
Ширина B
35.966 mm Width
Обозначение резьбы
10.192-6
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
258.877 mm Thread diameter
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
9.779 mm Depth locating slot
Ударный ключ, размер 40-52
TMFN 40-52
