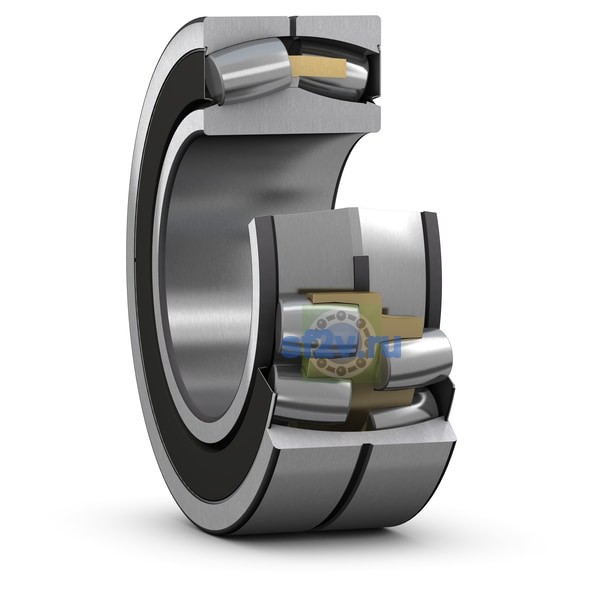

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 560 mm Shoulder/recess diameter of outer ring
Наружный диаметр подшипника D
620 mm620 mm Outside diameter
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
≈ 432 mm Shoulder diameter of inner ring
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
16.7 mm Width of lubrication groove
Ширина
243 mm
Ширина B
243 mm Width
Допуски размеров
Normal
Класс допусков размеров
Normal
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 600 mm Diameter of housing abutment
Размер K: диаметр смазочного или крепёжного отверстия.
9 mm Diameter of lubrication hole
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 5 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
