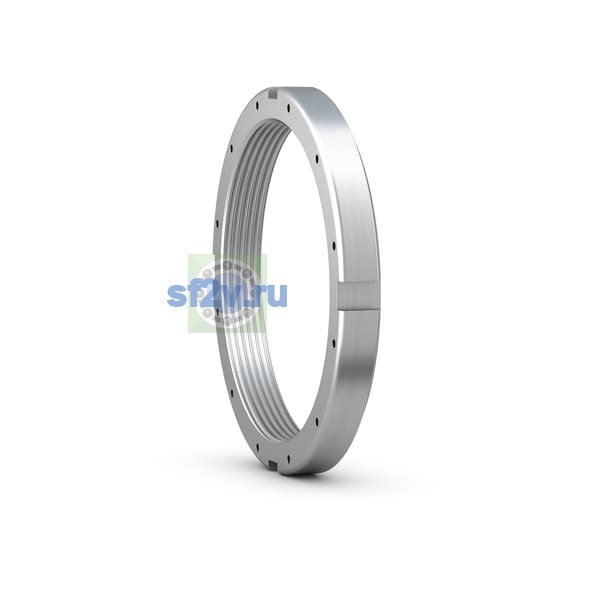

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
630.022 mm
Наружный диаметр подшипника D
730.377 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
688.975 mm Diameter locating side face
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
691.769 mm Pitch diameter threaded holes for locking clip
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 730.377 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
47.117 mm Width locating slot
Размер B5: ширина стопорной гайки с фиксирующей скобой или пластиной.
89.205 mm Width including locking plate
Ширина
75.006 mm
Ширина B
75.006 mm Width
Обозначение резьбы
24.804-4
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
630.022 mm Thread diameter
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
20.904 mm Depth locating slot
Ударный ключ, размер 500-600
TMFN 500-600
