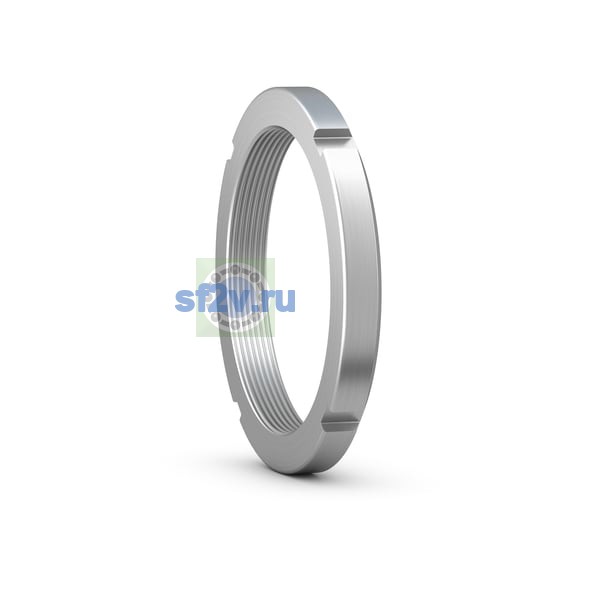

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
16.866 mm
Наружный диаметр подшипника D
28.702 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
23.825 mm Diameter locating side face
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 28.702 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
3.048 mm Width locating slot
Ширина
8.992 mm
Ширина B
8.992 mm Width
SKF крючковый ключ, размер 2-3
HN 2-3
SKF регулируемый крючковый ключ, размер 1-4
HNA 1-4
Обозначение резьбы
0.664-32
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
16.866 mm Thread diameter
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
2.642 mm Depth locating slot
