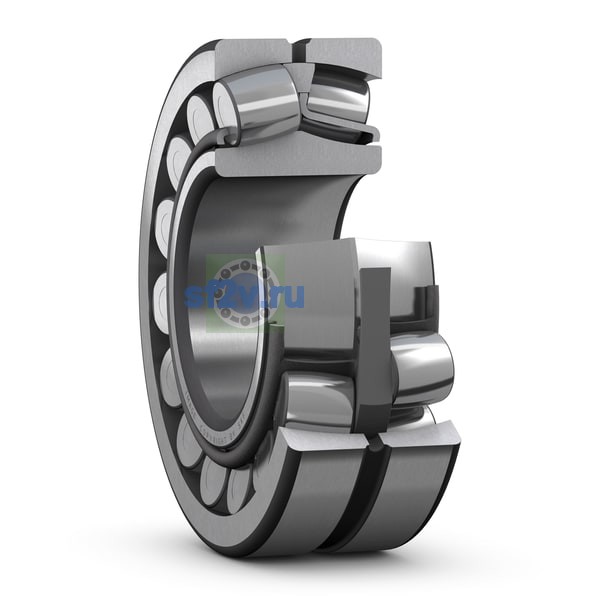

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 154 mm Shoulder/recess diameter of outer ring
Наружный диаметр подшипника D
180 mm180 mm Outside diameter
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
≈ 108 mm Shoulder diameter of inner ring
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
8.3 mm Width of lubrication groove
Ширина
60 mm
Ширина B
60 mm Width
Допуски размеров
Normal, bore to P5 and outside diameter P6
Класс допусков размеров
Normal, bore to P5 and outside diameter P6
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 166 mm Diameter of housing abutment
Размер K: диаметр смазочного или крепёжного отверстия.
4.5 mm Diameter of lubrication hole
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 3 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
