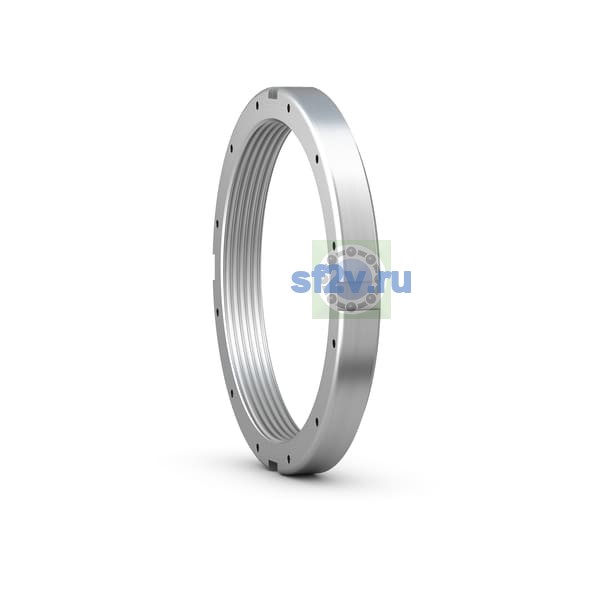

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
750.214 mm
Наружный диаметр подшипника D
870.077 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
820.75 mm Diameter locating side face
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
818.769 mm Pitch diameter threaded holes for locking clip
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 870.077 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
56.642 mm Width locating slot
Размер B5: ширина стопорной гайки с фиксирующей скобой или пластиной.
105.893 mm Width including locking plate
Ширина
90.881 mm
Ширина B
90.881 mm Width
Обозначение резьбы
29.536-3
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
750.214 mm Thread diameter
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
25.654 mm Depth locating slot
Ударный ключ, размер 600-750
TMFN 600-750
