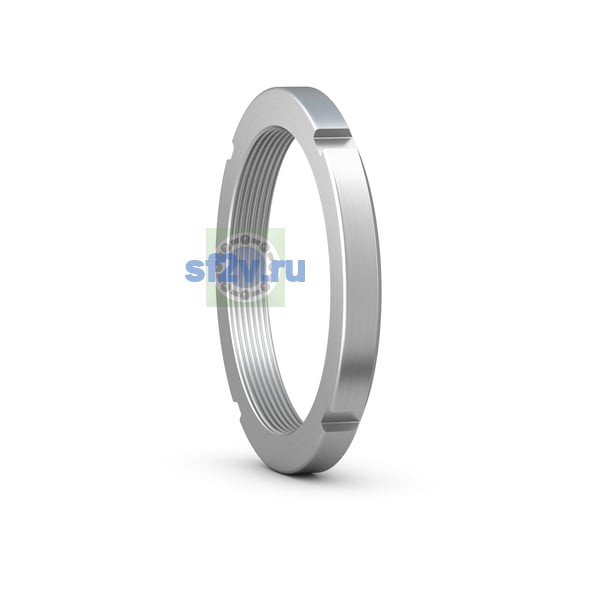

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
104.699 mm
Наружный диаметр подшипника D
138.252 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
127 mm Diameter locating side face
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 138.252 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
12.319 mm Width locating slot
Ширина
19.304 mm
Ширина B
19.304 mm Width
SKF крючковый ключ для SNL корпуса, размер 20
HN 20/SNL
SKF крючковый ключ, размер 21-22
HN 21-22
SKF регулируемый крючковый ключ, размер 14-24
HNA 14-24
Обозначение резьбы
4.122-12
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
104.699 mm Thread diameter
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
5.029 mm Depth locating slot
