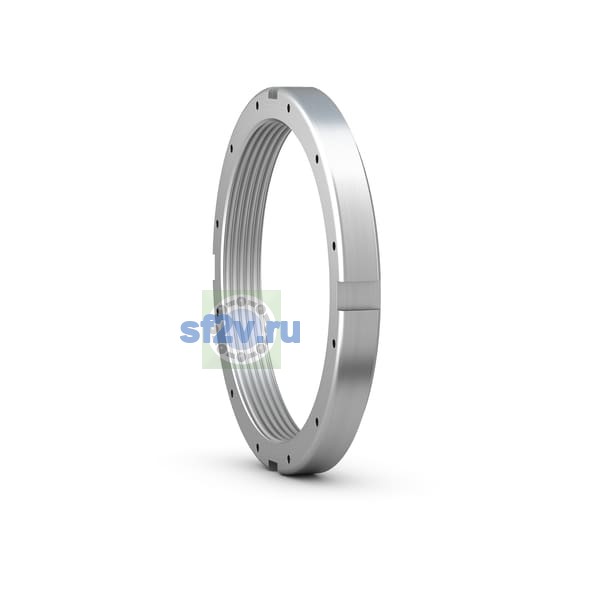

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
950.214 mm
Наружный диаметр подшипника D
1 092.327 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
1 028.7 mm Diameter locating side face
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
1 031.494 mm Pitch diameter threaded holes for locking clip
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 1 092.327 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
62.992 mm Width locating slot
Размер B5: ширина стопорной гайки с фиксирующей скобой или пластиной.
117.45 mm Width including locking plate
Ширина
100.406 mm
Ширина B
100.406 mm Width
Обозначение резьбы
37.41-3
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
950.214 mm Thread diameter
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
25.654 mm Depth locating slot
