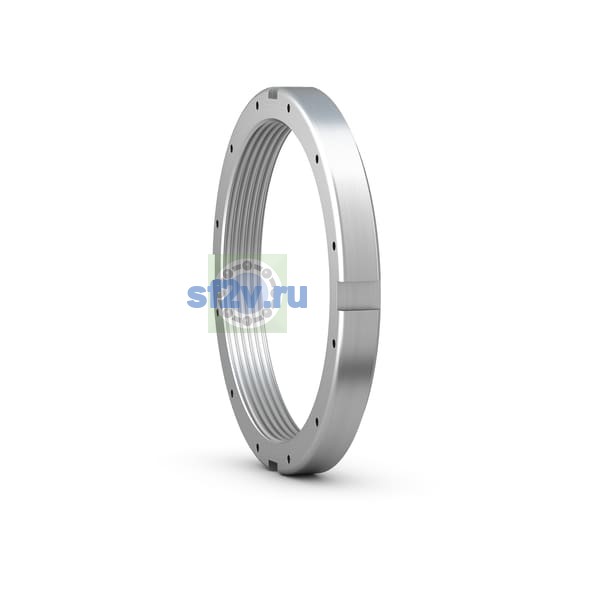

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
419.913 mm
Наружный диаметр подшипника D
490.677 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
461.975 mm Diameter locating side face
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
459.994 mm Pitch diameter threaded holes for locking clip
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 490.677 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
34.417 mm Width locating slot
Размер B5: ширина стопорной гайки с фиксирующей скобой или пластиной.
63.5 mm Width including locking plate
Ширина
52.654 mm
Ширина B
52.654 mm Width
Обозначение резьбы
16.532-5
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
419.913 mm Thread diameter
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
15.342 mm Depth locating slot
Ударный ключ, размер 64-80
TMFN 64-80
