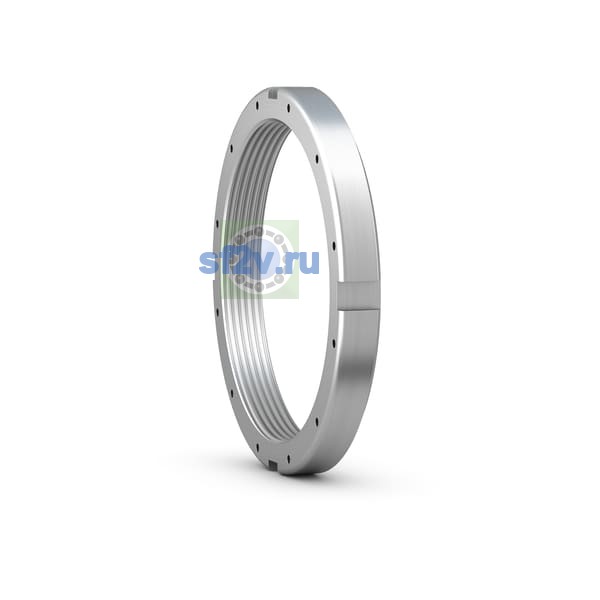

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
399.923 mm
Наружный диаметр подшипника D
470.027 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
444.068 mm Diameter locating side face
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
437.769 mm Pitch diameter threaded holes for locking clip
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 470.027 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
31.242 mm Width locating slot
Размер B5: ширина стопорной гайки с фиксирующей скобой или пластиной.
63.5 mm Width including locking plate
Ширина
52.654 mm
Ширина B
52.654 mm Width
Обозначение резьбы
15.745-5
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
399.923 mm Thread diameter
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
15.342 mm Depth locating slot
Ударный ключ, размер 64-80
TMFN 64-80
