SKF

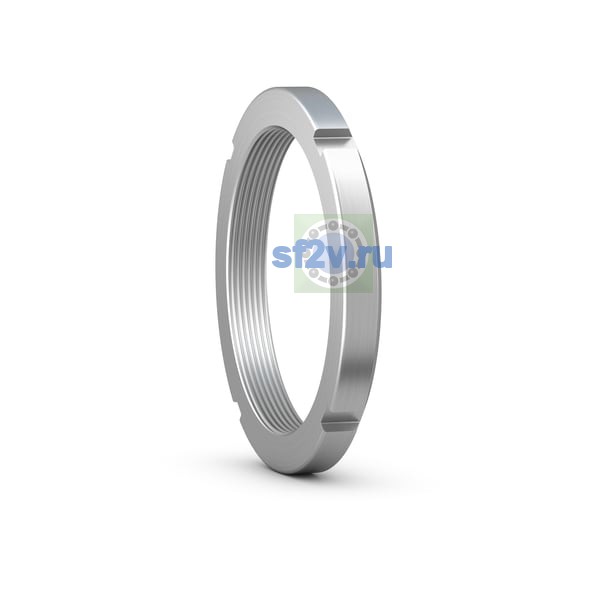

AN 28

Name: AN 28
Brand: SKF

d Внутренний диаметр 139,624 мм

D Наружный диаметр 180,315 мм

B / T Высота / ширина 24 мм

КатегорияСтопорные гайки

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

22 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 139.624 mm
Наружный диаметр подшипника D: 180.315 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.: 165.887 mm Diameter locating side face
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.: max. 180.315 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.: 15.494 mm Width locating slot
Ширина: 24.079 mm
Ширина B: 24.079 mm Width
Обозначение резьбы: 5.497-12
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.: 139.624 mm Thread diameter
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.: 6.604 mm Depth locating slot
Ударный ключ, размер 23-30: TMFN 23-30

Нагрузки, скорости и ресурс

Осевой несущая способность, статический: 450 kN

Прочие характеристики

Гайка для гидравлический монтаж: No
Код eCl@ss: 23-11-07-05
Код UNSPSC: 31163218
Масса: 1.16 kg
Масса стопорной гайки: 1.82 kg
Обозначение товара / номер изделия производителя: AN 28
Подходящий ключ: TMFN 23-30
Связанный монтажный инструмент: TMFN 23-30
Стопорная шайба для дюймовые стопорные гайки: W 28
Стопорное устройство: W 28
Lock washer

AN 28
