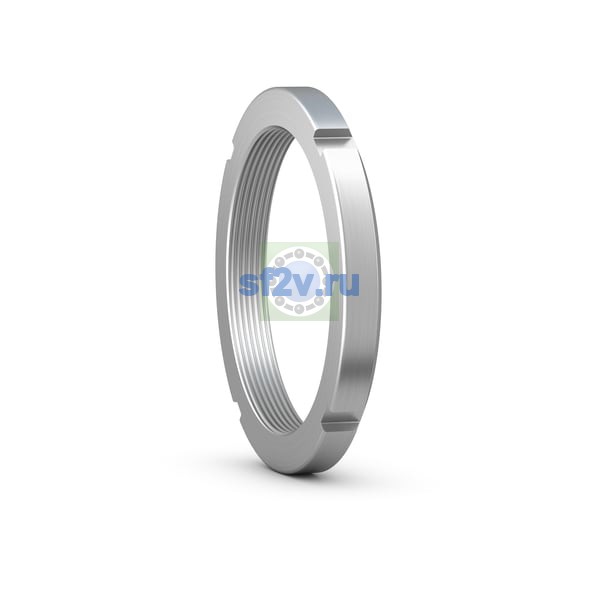

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
24.613 mm
Наружный диаметр подшипника D
39.827 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
32.537 mm Diameter locating side face
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 39.827 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
4.521 mm Width locating slot
Ширина
10.566 mm
Ширина B
10.566 mm Width
SKF крючковый ключ для SNL корпуса, размер 5
HN 5/SNL
SKF крючковый ключ, размер 5-6
HN 5-6
SKF регулируемый крючковый ключ, размер 5-8
HNA 5-8
Обозначение резьбы
0.969-32
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
24.613 mm Thread diameter
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
2.642 mm Depth locating slot
