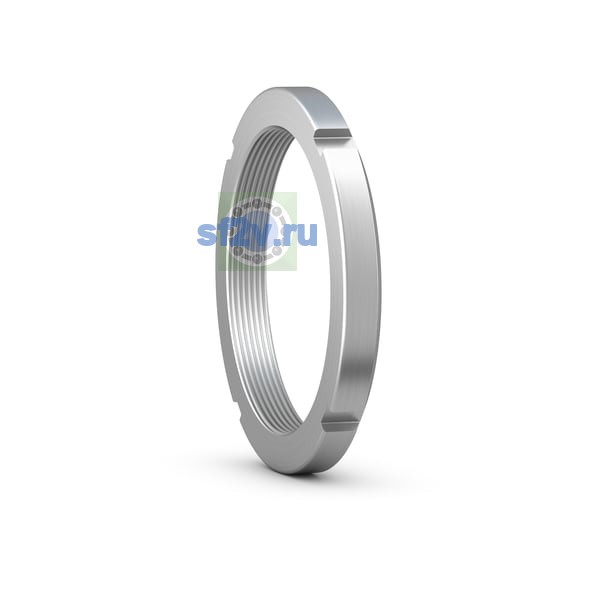

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
149.555 mm
Наружный диаметр подшипника D
181.102 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
169.875 mm Diameter locating side face
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 181.102 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
15.494 mm Width locating slot
Ширина
24.867 mm
Ширина B
24.867 mm Width
SKF крючковый ключ для SNL корпуса, размер 28
HN 28/SNL
Обозначение резьбы
5.888-12
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
149.555 mm Thread diameter
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
5.817 mm Depth locating slot
Ударный ключ, размер 23-30
TMFN 23-30
