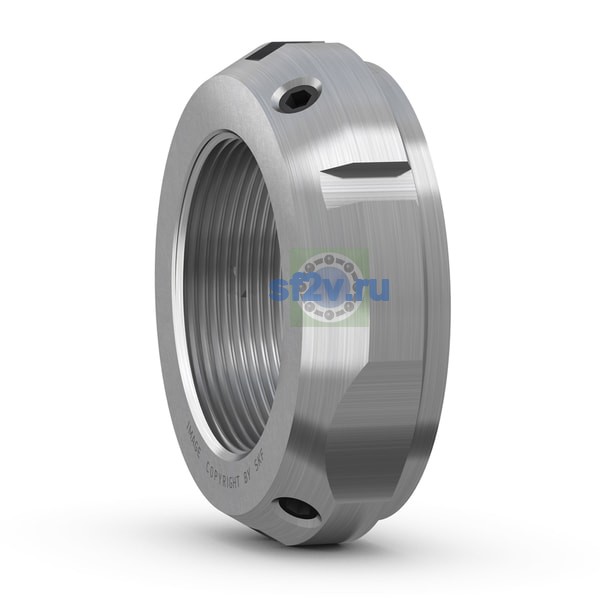

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
200 mm
Размер d4: диаметр хвостовика или внутренний диаметр фиксирующего торца.
202 mm Inner diameter locating side face
Наружный диаметр подшипника D
235 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
224 mm Outside diameter locating side face
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
235 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
18 mm Width locating slot
Ширина
32 mm
Ширина B
32 mm Width
Комплект / фиксация винт размер
M10
Обозначение резьбы
M 200x3
Размер d5: диаметр противоположного торца или приварного хвостовика.
222 mm Diameter side face opposite to bearing
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M 200x3 Thread
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
5 mm Depth locating slot
Ударный ключ, размер 30-40
TMFN 30-40
