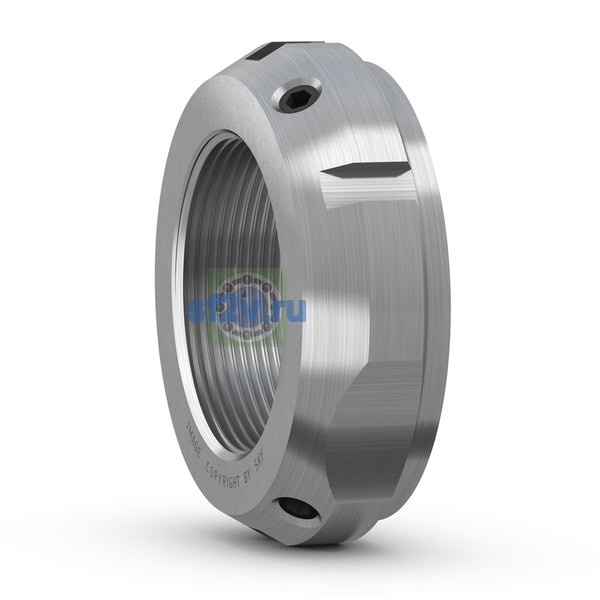

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
120 mm
Размер d4: диаметр хвостовика или внутренний диаметр фиксирующего торца.
122 mm Inner diameter locating side face
Наружный диаметр подшипника D
155 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
144 mm Outside diameter locating side face
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
155 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
10 mm Width locating slot
Ширина
32 mm
Ширина B
32 mm Width
SKF крючковый ключ для SNL корпуса, размер 24
HN 24/SNL
SKF регулируемый крючковый ключ, размер 14-24
HNA 14-24
Комплект / фиксация винт размер
M10
Обозначение резьбы
M 120x2
Размер d5: диаметр противоположного торца или приварного хвостовика.
142 mm Diameter side face opposite to bearing
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M 120x2 Thread
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
4 mm Depth locating slot
