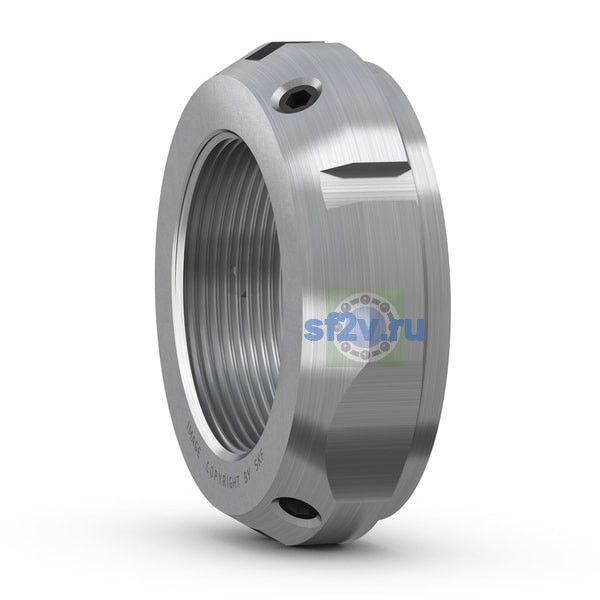

Внутренний диаметр подшипника (диаметр отверстия d)
15 mm
Размер d4: диаметр хвостовика или внутренний диаметр фиксирующего торца.
16 mm Inner diameter locating side face
Наружный диаметр подшипника D
33 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
28 mm Outside diameter locating side face
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
33 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
4 mm Width locating slot
Ширина
16 mm
Ширина B
16 mm Width
SKF крючковый ключ, размер 4
HN 4
SKF регулируемый крючковый ключ, размер 1-4
HNA 1-4
Комплект / фиксация винт размер
M5
Обозначение резьбы
M 15x1
Размер d5: диаметр противоположного торца или приварного хвостовика.
26 mm Diameter side face opposite to bearing
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M 15x1 Thread
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
2 mm Depth locating slot
Размер M: диаметр смазочного отверстия или отверстия под смазочные принадлежности; в отдельных деталях — размер под внутренним выступом / ключ.
30 mm Width flat spanner
