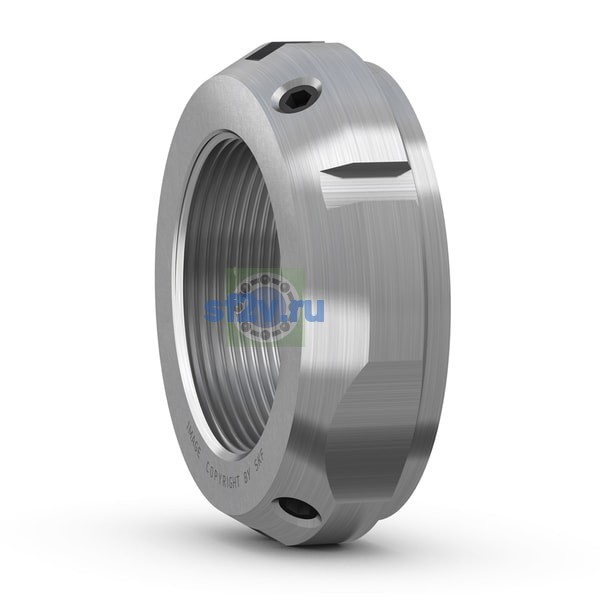

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
50 mm
Размер d4: диаметр хвостовика или внутренний диаметр фиксирующего торца.
52 mm Inner diameter locating side face
Наружный диаметр подшипника D
75 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
68 mm Outside diameter locating side face
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
75 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
7 mm Width locating slot
Ширина
25 mm
Ширина B
25 mm Width
SKF крючковый ключ для SNL корпуса, размер 11
HN 11/SNL
SKF крючковый ключ, размер 10-11
HN 10-11
SKF регулируемый крючковый ключ, размер 9-13
HNA 9-13
Комплект / фиксация винт размер
M8
Обозначение резьбы
M 50x1.5
Размер d5: диаметр противоположного торца или приварного хвостовика.
64 mm Diameter side face opposite to bearing
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M 50x1.5 Thread
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
3 mm Depth locating slot
Размер M: диаметр смазочного отверстия или отверстия под смазочные принадлежности; в отдельных деталях — размер под внутренним выступом / ключ.
70 mm Width flat spanner
