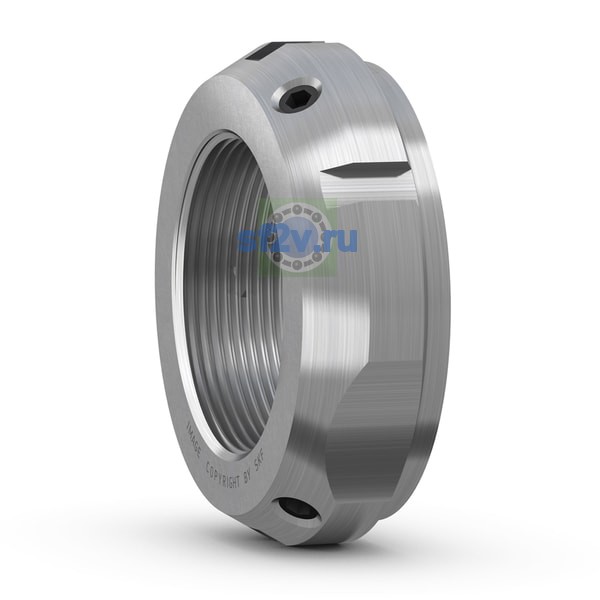

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
75 mm
Размер d4: диаметр хвостовика или внутренний диаметр фиксирующего торца.
77 mm Inner diameter locating side face
Наружный диаметр подшипника D
105 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
97 mm Outside diameter locating side face
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
105 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
8 mm Width locating slot
Ширина
28 mm
Ширина B
28 mm Width
SKF крючковый ключ для SNL корпуса, размер 16
HN 16/SNL
SKF крючковый ключ, размер 16
HN 16
SKF регулируемый крючковый ключ, размер 14-24
HNA 14-24
Комплект / фиксация винт размер
M8
Обозначение резьбы
M 75x2
Размер d5: диаметр противоположного торца или приварного хвостовика.
93 mm Diameter side face opposite to bearing
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M 75x2 Thread
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
3.5 mm Depth locating slot
Размер M: диаметр смазочного отверстия или отверстия под смазочные принадлежности; в отдельных деталях — размер под внутренним выступом / ключ.
100 mm Width flat spanner
