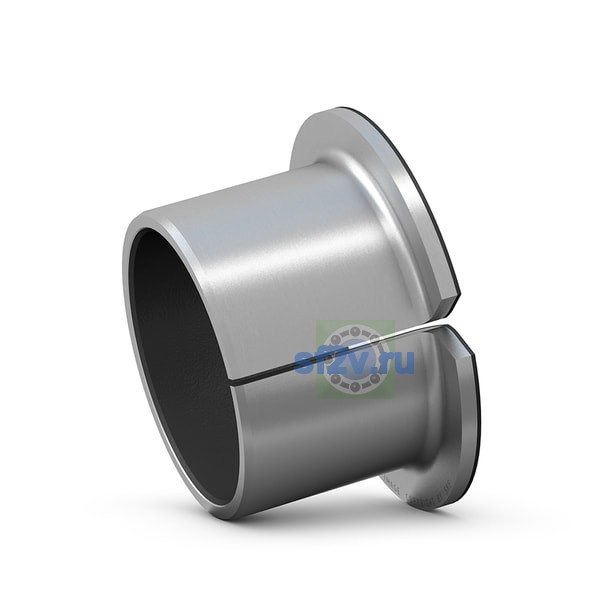

- Внутренний диаметр подшипника (диаметр отверстия d)
-
20 mm
20 mm Bore diameter
- Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
-
30 mm Outside diameter flange
- Наружный диаметр подшипника D
-
23 mm
23 mm Outside diameter
- Размер c2: осевая длина фаски наружного диаметра.
-
max. 1 mm Length chamfer outside diameter - axial direction
min. 0.2 mm Length chamfer outside diameter - axial direction
- Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
-
1.5 mm Width flange
- Ширина
-
16.5 mm
- Ширина B
-
16.5 mm Width
- Диаметр фланца
-
30 mm
- Размер c1: осевая длина фаски отверстия.
-
max. 0.7 mm Length chamfer bore - axial direction
min. 0.1 mm Length chamfer bore - axial direction
- Размер r: размер фаски или радиус сопряжения наружного кольца, втулки либо резинового посадочного кольца.
-
max. 1.5 mm Radius flange/bushing outside diameter
