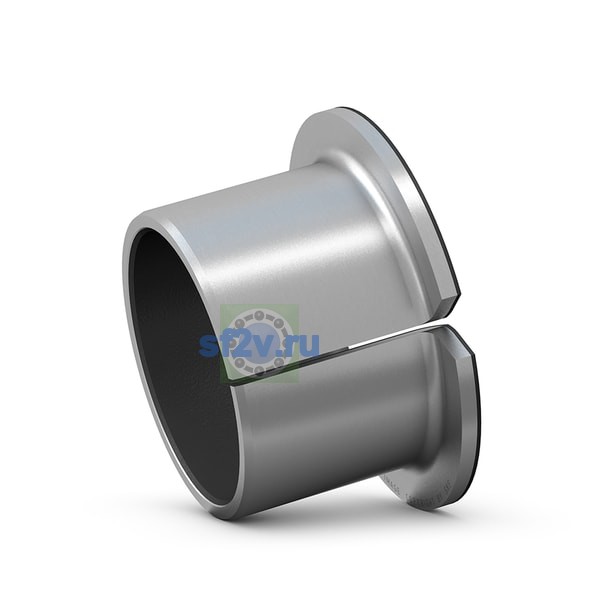

- Внутренний диаметр подшипника (диаметр отверстия d)
-
16 mm
16 mm Bore diameter
- Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
-
24 mm Outside diameter flange
- Наружный диаметр подшипника D
-
18 mm
18 mm Outside diameter
- Размер c2: осевая длина фаски наружного диаметра.
-
max. 1 mm Length chamfer outside diameter - axial direction
min. 0.2 mm Length chamfer outside diameter - axial direction
- Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
-
1 mm Width flange
- Ширина
-
17 mm
- Ширина B
-
17 mm Width
- Диаметр фланца
-
24 mm
- Размер c1: осевая длина фаски отверстия.
-
max. 0.6 mm Length chamfer bore - axial direction
min. 0.1 mm Length chamfer bore - axial direction
- Размер r: размер фаски или радиус сопряжения наружного кольца, втулки либо резинового посадочного кольца.
-
max. 1 mm Radius flange/bushing outside diameter
