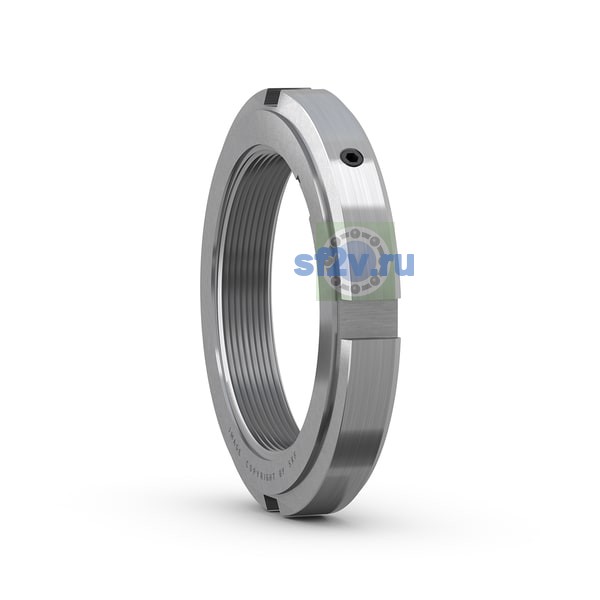

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
75 mm
Наружный диаметр подшипника D
98 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
84 mm Diameter locating side face
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
98 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
8 mm Width locating slot
Размер B3: положение фиксирующего торца либо ширина стопорного кольца.
3 mm Stand-out of locating face
Ширина
16 mm
Ширина B
16 mm Width
SKF крючковый ключ для SNL корпуса, размер 15
HN 15/SNL
SKF крючковый ключ, размер 15
HN 15
SKF регулируемый крючковый ключ, размер 14-24
HNA 14-24
Обозначение резьбы
M75x2
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M75x2 Thread
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
3.5 mm Depth locating slot
Установочный винт размер
M6
