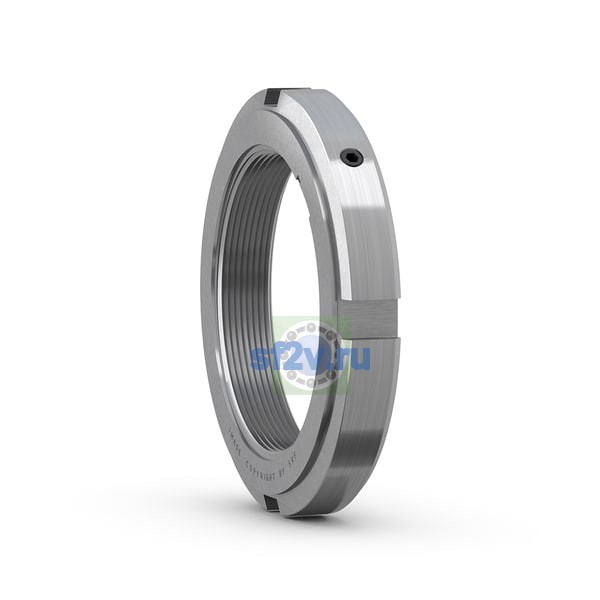

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
50 mm
Наружный диаметр подшипника D
70 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
57.5 mm Diameter locating side face
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
70 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
6 mm Width locating slot
Размер B3: положение фиксирующего торца либо ширина стопорного кольца.
3 mm Stand-out of locating face
Ширина
14 mm
Ширина B
14 mm Width
SKF крючковый ключ для SNL корпуса, размер 10
HN 10/SNL
SKF крючковый ключ, размер 10-11
HN 10-11
SKF регулируемый крючковый ключ, размер 9-13
HNA 9-13
Обозначение резьбы
M50x1.5
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M50x1.5 Thread
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
2.5 mm Depth locating slot
Установочный винт размер
M6
