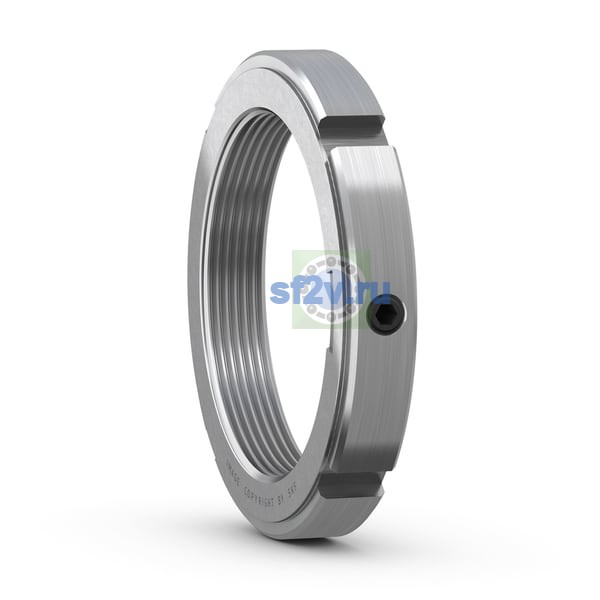

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
17 mm
Наружный диаметр подшипника D
28 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
24 mm Diameter locating side face
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
28 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
4 mm Width locating slot
Ширина
9 mm
Ширина B
9 mm Width
SKF крючковый ключ, размер 2-3
HN 2-3
SKF регулируемый крючковый ключ, размер 1-4
HNA 1-4
Обозначение резьбы
M 17x1
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M 17x1 Thread
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
2 mm Depth locating slot
Установочный винт размер
M5
