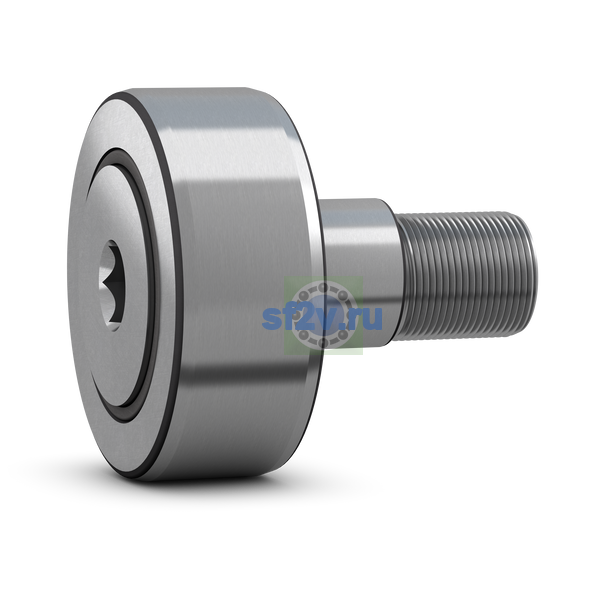

- Внутренний диаметр подшипника (диаметр отверстия d)
-
28 mm Attachment diameter
- Наружный диаметр подшипника D
-
72 mm Outside diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
44 mm Outside diameter flange ring
- Функциональный наружный диаметр
-
72 mm
- Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
-
49.5 mm Length shank on stud
- Размер B2: ширина втулки с подшипником до запрессовки либо расстояние от смазочного отверстия до фланцевого кольца.
-
11 mm Distance lubrication hole to flange ring
- Размер B3: положение фиксирующего торца либо ширина стопорного кольца.
-
22 mm Width locking collar
- Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
-
1.3 mm Distance face outer ring to face side washer
- Ширина B
-
80 mm Total length
- Ширина наружного кольца C
-
28 mm Width outer ring
- Ширина, наружное кольцо
-
28 mm
- Длина
-
80 mm
- Размер c: расстояние до бокового торца.
-
1 mm Eccentricity
- Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
-
M 24x1.5 Thread stud
- Размер G1: резьба отверстий повторного смазывания или длина резьбы.
-
25 mm Length thread
- Размер M: диаметр смазочного отверстия или отверстия под смазочные принадлежности; в отдельных деталях — размер под внутренним выступом / ключ.
-
8 mm Seat diameter for lubrication accessories
- Размер M1: диаметр смазочного отверстия в хвостовике; в отдельных деталях — толщина материала.
-
4 mm Diameter of lubrication hole (shank)
- Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
-
min. 1.1 mm Chamfer dimension
- Размер SW: размер под ключ.
-
14 mm Width across flats
- Шпилька диаметр
-
28 mm
