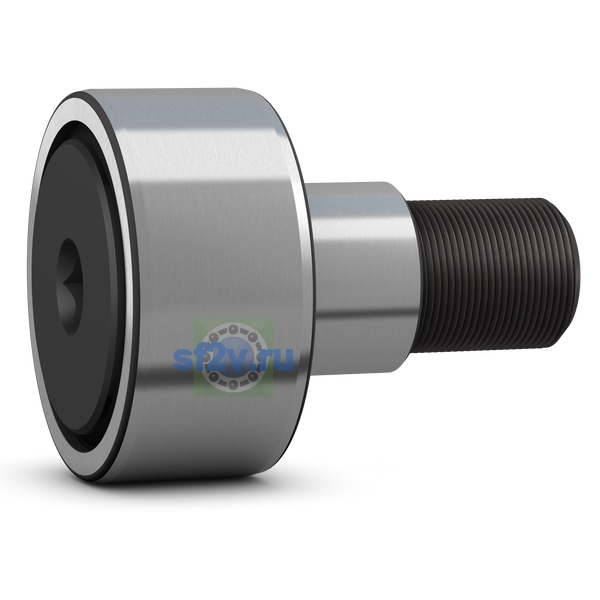

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
22 mm Attachment diameter
Наружный диаметр подшипника D
40 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
30.7 mm Outside diameter flange ring
Функциональный наружный диаметр
40 mm
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
36.5 mm Length shank on stud
Размер B2: ширина втулки с подшипником до запрессовки либо расстояние от смазочного отверстия до фланцевого кольца.
8 mm Distance lubrication hole to flange ring
Размер B3: положение фиксирующего торца либо ширина стопорного кольца.
16 mm Width locking collar
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
0.8 mm Distance face outer ring to face side washer
Ширина B
58.1 mm Total length
Ширина наружного кольца C
20 mm Width outer ring
Ширина, наружное кольцо
20 mm
Длина
58.1 mm
Размер c: расстояние до бокового торца.
1 mm Eccentricity
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M18x1.5 Thread stud
Размер G1: резьба отверстий повторного смазывания или длина резьбы.
19 mm Length thread
Размер M: диаметр смазочного отверстия или отверстия под смазочные принадлежности; в отдельных деталях — размер под внутренним выступом / ключ.
6 mm Seat diameter for lubrication accessories
Размер M1: диаметр смазочного отверстия в хвостовике; в отдельных деталях — толщина материала.
3 mm Diameter of lubrication hole (shank)
Размер SW: размер под ключ.
8 mm Width across flats
Шпилька диаметр
22 mm
