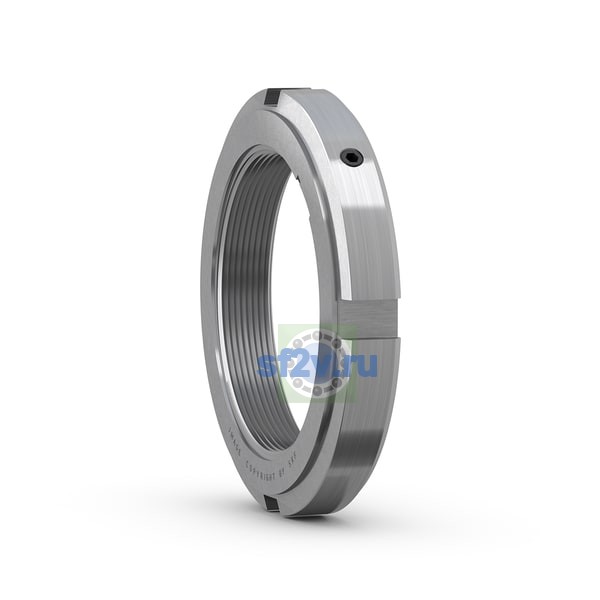

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
170 mm
Наружный диаметр подшипника D
220 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
184 mm Diameter locating side face
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
220 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
16 mm Width locating slot
Размер B3: положение фиксирующего торца либо ширина стопорного кольца.
12 mm Stand-out of locating face
Ширина
33 mm
Ширина B
33 mm Width
Обозначение резьбы
M170x3
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M170x3 Thread
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
7 mm Depth locating slot
Ударный ключ, размер 30-40
TMFN 30-40
Установочный винт размер
M10
