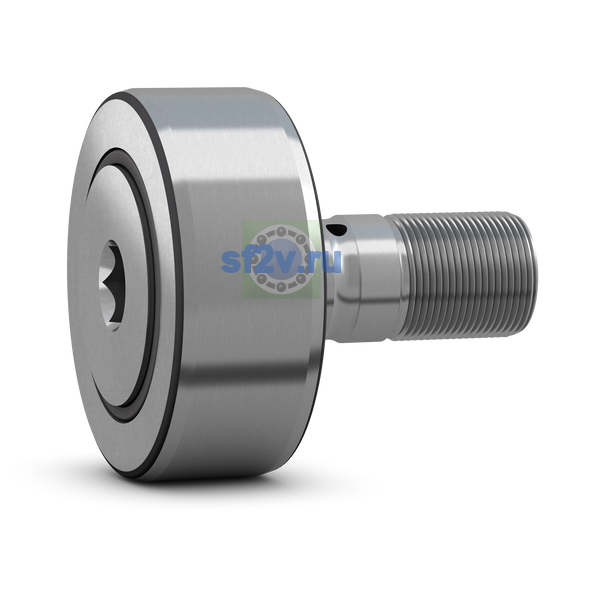

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
20 mm Attachment diameter
Наружный диаметр подшипника D
47 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
27 mm Outside diameter flange ring
Функциональный наружный диаметр
47 mm
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
40.5 mm Length shank on stud
Размер B2: ширина втулки с подшипником до запрессовки либо расстояние от смазочного отверстия до фланцевого кольца.
9 mm Distance lubrication hole to flange ring
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
0.8 mm Distance face outer ring to face side washer
Ширина B
66 mm Total length
Ширина наружного кольца C
24 mm Width outer ring
Ширина, наружное кольцо
24 mm
Длина
66 mm
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M 20x1.5 Thread stud
Размер G1: резьба отверстий повторного смазывания или длина резьбы.
21 mm Length thread
Размер M: диаметр смазочного отверстия или отверстия под смазочные принадлежности; в отдельных деталях — размер под внутренним выступом / ключ.
6 mm Seat diameter for lubrication accessories
Размер M1: диаметр смазочного отверстия в хвостовике; в отдельных деталях — толщина материала.
4 mm Diameter of lubrication hole (shank)
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1 mm Chamfer dimension
Размер SW: размер под ключ.
10 mm Width across flats
Шпилька диаметр
20 mm
