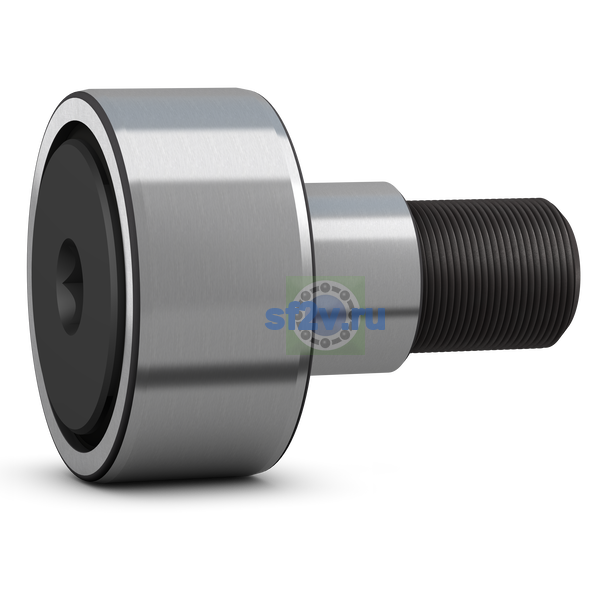

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
13 mm Attachment diameter
Наружный диаметр подшипника D
26 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
17.1 mm Outside diameter flange ring
Функциональный наружный диаметр
26 mm
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
23 mm Length shank on stud
Размер B3: положение фиксирующего торца либо ширина стопорного кольца.
10 mm Width locking collar
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
0.6 mm Distance face outer ring to face side washer
Ширина B
36.2 mm Total length
Ширина наружного кольца C
12 mm Width outer ring
Ширина, наружное кольцо
12 mm
Длина
36.2 mm
Размер c: расстояние до бокового торца.
0.5 mm Eccentricity
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M10x1 Thread stud
Размер G1: резьба отверстий повторного смазывания или длина резьбы.
12 mm Length thread
Размер M: диаметр смазочного отверстия или отверстия под смазочные принадлежности; в отдельных деталях — размер под внутренним выступом / ключ.
3 mm Seat diameter for lubrication accessories
Размер SW: размер под ключ.
5 mm Width across flats
Шпилька диаметр
13 mm
