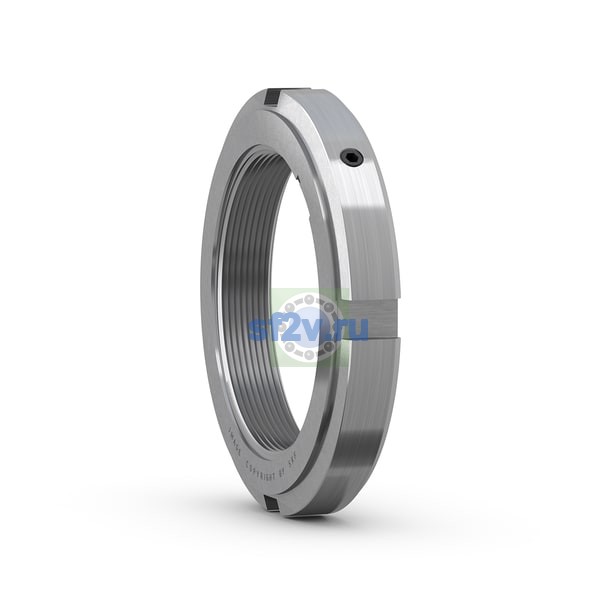

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
45 mm
Наружный диаметр подшипника D
65 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
54.5 mm Diameter locating side face
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
65 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
6 mm Width locating slot
Размер B3: положение фиксирующего торца либо ширина стопорного кольца.
3 mm Stand-out of locating face
Ширина
13 mm
Ширина B
13 mm Width
SKF крючковый ключ для SNL корпуса, размер 9
HN 9/SNL
SKF крючковый ключ, размер 8-9
HN 8-9
SKF регулируемый крючковый ключ, размер 9-13
HNA 9-13
Обозначение резьбы
M45x1.5
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M45x1.5 Thread
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
2.5 mm Depth locating slot
Установочный винт размер
M6
