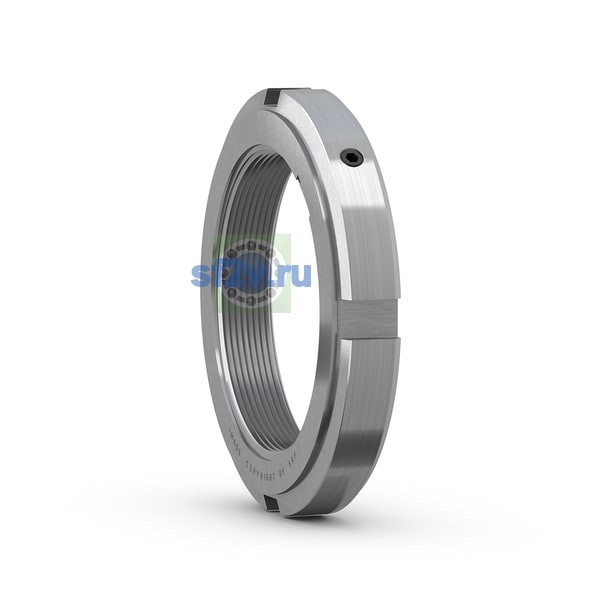

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
30 mm
Наружный диаметр подшипника D
45 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
36 mm Diameter locating side face
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
45 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
5 mm Width locating slot
Размер B3: положение фиксирующего торца либо ширина стопорного кольца.
2 mm Stand-out of locating face
Ширина
10.5 mm
Ширина B
10.5 mm Width
SKF крючковый ключ для SNL корпуса, размер 6
HN 6/SNL
SKF крючковый ключ, размер 5-6
HN 5-6
SKF регулируемый крючковый ключ, размер 5-8
HNA 5-8
Обозначение резьбы
M30x1.5
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M30x1.5 Thread
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
2 mm Depth locating slot
Установочный винт размер
M5
