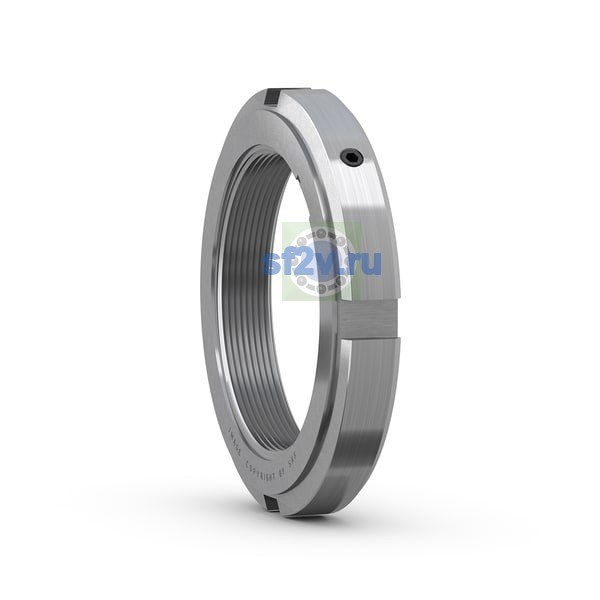

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
180 mm
Наружный диаметр подшипника D
230 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
194 mm Diameter locating side face
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
230 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
18 mm Width locating slot
Размер B3: положение фиксирующего торца либо ширина стопорного кольца.
12 mm Stand-out of locating face
Ширина
34 mm
Ширина B
34 mm Width
Обозначение резьбы
M180x3
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
M180x3 Thread
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
8 mm Depth locating slot
Ударный ключ, размер 30-40
TMFN 30-40
Установочный винт размер
M10
