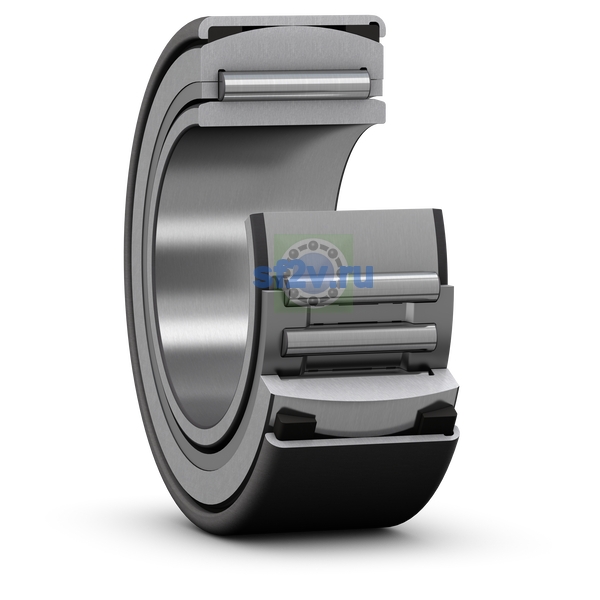

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
24.5 mm Shoulder diameter sleeve
Наружный диаметр подшипника D
28 mm28 mm Outside diameter
Ширина
12 mm
Ширина B
12 mm Width
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 14 mm Smallest permissible abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 24.5 mm Largest permissible abutment diameter housing
min. 23.5 mm Smallest permissible abutment diameter housing
Размер F: диаметр внутреннего кольца или его дорожки качения.
15 mm Raceway diameter inner ring
Размер r: размер фаски или радиус сопряжения наружного кольца, втулки либо резинового посадочного кольца.
min. 0.8 mm Chamfer dimension sheet steel sleeve
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 0.3 mm Chamfer dimension inner ring
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 0.8 mm Fillet radius
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 0.3 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 0.5 mm Permissible axial displacement from the normal position of one bearing ring relative to the other
