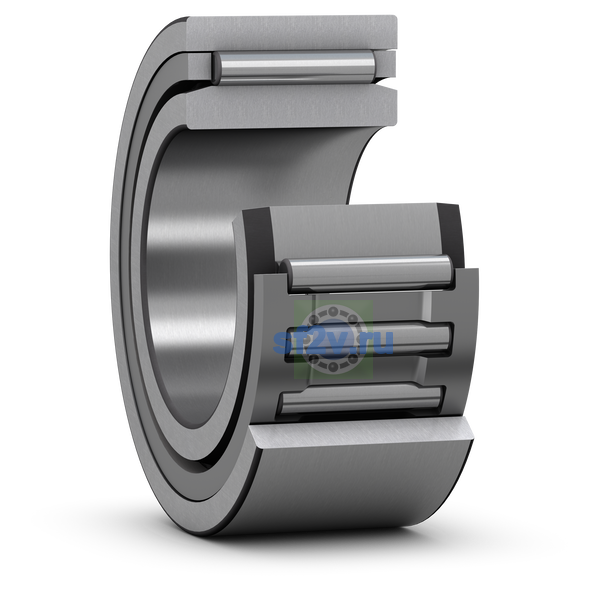

Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
55.8 mm Smallest permissible abutment diameter housing, bearings without flanges
Ширина
20 mm
Ширина B
20 mm Width
Ширина наружного кольца C
20 mm Width outer ring
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
59.2 mm Smallest permissible abutment diameter shaft, bearings without flanges
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
60.8 mm Diameter of housing abutment
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
54.5 mm Smallest permissible abutment diameter shaft, bearings without flanges
Размер E: диаметр наружного кольца.
60 mm Raceway diameter outer ring
Размер F: диаметр внутреннего кольца или его дорожки качения.
55 mm Raceway diameter inner ring
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 0.6 mm Chamfer dimension outer ring
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 0.6 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 1 mm Permissible axial displacement from the normal position of one bearing ring relative to the other
