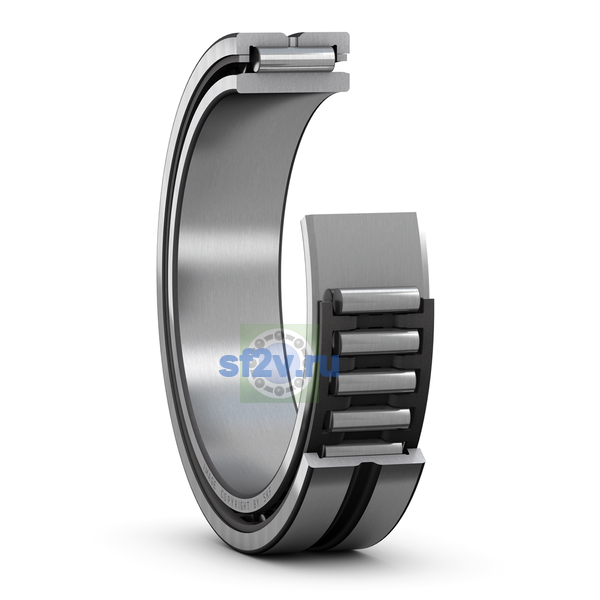

Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 371 mm Smallest permissible abutment diameter shaft, bearings with flanges
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 429 mm Diameter of housing abutment
Размер F: диаметр внутреннего кольца или его дорожки качения.
390 mm Raceway diameter inner ring
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 2.1 mm Chamfer dimension outer ring
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 2 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 2 mm Permissible axial displacement from the normal position of one bearing ring relative to the other
