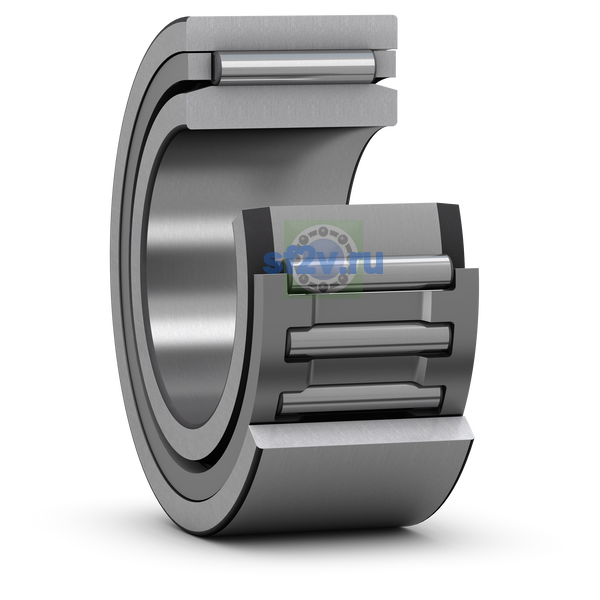

Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
40.6 mm Smallest permissible abutment diameter housing, bearings without flanges
Ширина
17 mm
Ширина B
17 mm Width
Ширина наружного кольца C
17 mm Width outer ring
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
44.4 mm Smallest permissible abutment diameter shaft, bearings without flanges
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
45.5 mm Diameter of housing abutment
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
39.5 mm Smallest permissible abutment diameter shaft, bearings without flanges
Размер E: диаметр наружного кольца.
45 mm Raceway diameter outer ring
Размер F: диаметр внутреннего кольца или его дорожки качения.
40 mm Raceway diameter inner ring
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 0.3 mm Chamfer dimension outer ring
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 0.3 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
max. 0.8 mm Permissible axial displacement from the normal position of one bearing ring relative to the other
