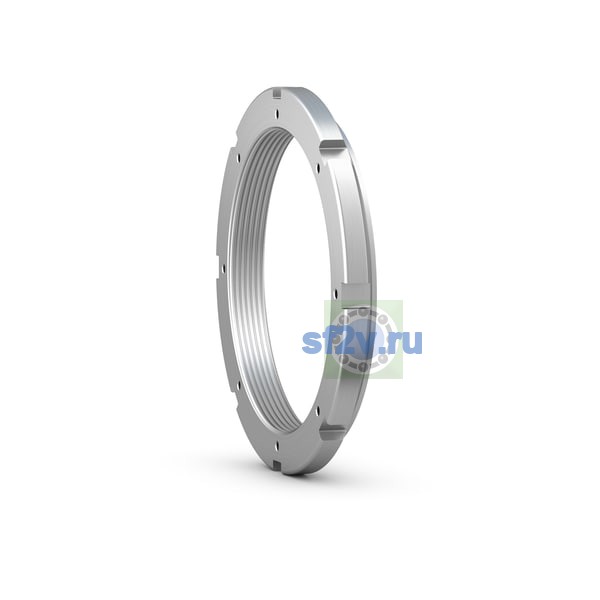

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
1 060 mm
Наружный диаметр подшипника D
1 200 mm
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
1 145 mm Diameter locating side face
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
1 100 mm Pitch diameter threaded holes for locking clip
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
1 200 mm Outside diameter
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
60 mm Width locating slot
Размер B3: положение фиксирующего торца либо ширина стопорного кольца.
25 mm Stand-out of locating face
Размер B5: ширина стопорной гайки с фиксирующей скобой или пластиной.
125 mm Width including locking clip
Ширина
100 mm
Ширина B
100 mm Width
Обозначение резьбы
Tr 1060x8
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
Tr 1060x8 Thread
Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
25 mm Depth locating slot
