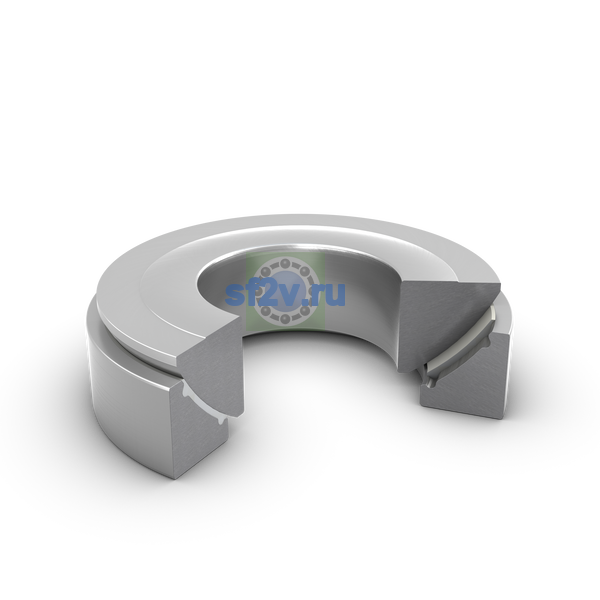

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
107.5 mm Bore diameter outer ring (housing washer)
Наружный диаметр подшипника D
180 mm180 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
172 mm Outside diameter inner ring (shaft washer)
Общая ширина T
50 mm Height
Ширина B
43.5 mm Height inner ring (shaft washer) mm
Ширина наружного кольца C
38 mm Height outer ring (housing washer) mm
Высота, свободное кольцо
38 mm
Высота, тугое кольцо
43.5 mm
Общая высота
50 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 135 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 145 mm Abutment diameter housing
Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
197 mm Raceway diameter inner ring (sphere diameter shaft washer)
Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
min. 1 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1 mm Fillet radius
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
42.5 mm Distance sphere diameter centre - shaft washer back face (large inner ring side face)
