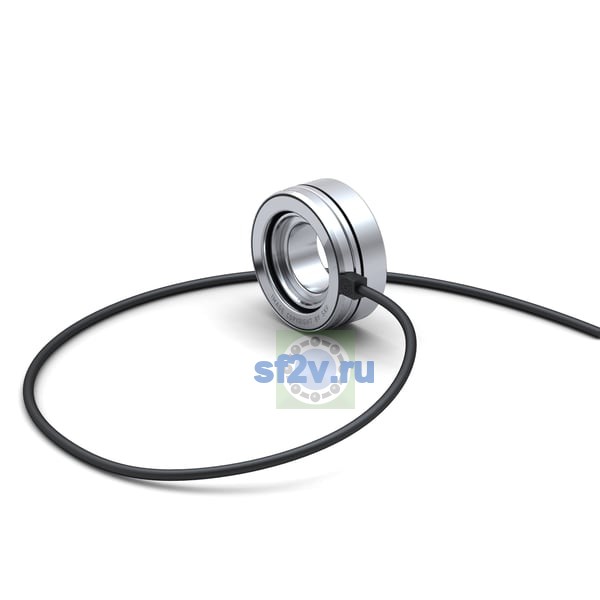

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 46.3 mm Recess diameter
Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.
51.46 mm Outside diameter of sensor
Размер D3: диаметр канавки стопорного кольца; в отдельных изделиях — внутренний диаметр стопорной гайки или диаметр фланца.
49.73 mm Diameter of snap ring groove
Наружный диаметр подшипника D
52 mm52 mm Outside diameter bearing
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 34.35 mm Shoulder diameter
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
31.6 mm Inner diameter of sensor
Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
534 mm Cable length
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
1.35 mm Width of snap ring groove
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
21.2 mm Width
Ширина
21.2 mm
Ширина B
15 mm Width of bearing part
Ширина наружного кольца C
2.46 mm Distance from outer ring side face to snap ring groove
Кабель длина
534 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 30 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 47 mm Diameter of housing abutment
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
max. 31.3 mm Diameter of shaft abutment
min. 30 mm Diameter of shaft abutment
Размер r0: радиус дна канавки стопорного кольца / фиксирующего паза.
0.4 mm Bottom radius of snap ring groove
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
