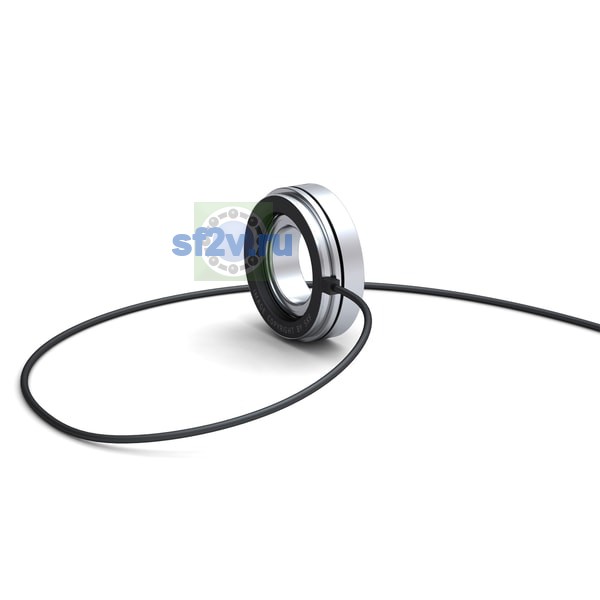

- Внутренний диаметр подшипника (диаметр отверстия d)
-
40 mm
40 mm Bore diameter
- Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
-
≈ 69.8 mm Recess diameter
- Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.
-
75.06 mm Outside diameter of sensor
- Размер D3: диаметр канавки стопорного кольца; в отдельных изделиях — внутренний диаметр стопорной гайки или диаметр фланца.
-
76.81 mm Diameter of snap ring groove
- Наружный диаметр подшипника D
-
80 mm
80 mm Outside diameter bearing
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 52.6 mm Shoulder diameter
- Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
-
48 mm Inner diameter of sensor
- Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
-
min. 76.1 mm Diameter of housing abutment
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
571 mm Cable length
- Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
-
1.9 mm Width of snap ring groove
- Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
-
24.2 mm Width
- Ширина
-
24.2 mm
- Ширина B
-
18 mm Width of bearing part
- Ширина наружного кольца C
-
3.28 mm Distance from outer ring side face to snap ring groove
- Кабель длина
-
571 mm
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
min. 46.5 mm Diameter of shaft abutment
- Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
-
max. 73.5 mm Diameter of housing abutment
- Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
-
max. 47.4 mm Diameter of shaft abutment
min. 46.5 mm Diameter of shaft abutment
- Размер r0: радиус дна канавки стопорного кольца / фиксирующего паза.
-
0.6 mm Bottom radius of snap ring groove
- Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
-
min. 1.1 mm Chamfer dimension
- Размер ra: максимально допустимый радиус галтели вала или корпуса.
-
max. 1 mm Radius of shaft or housing fillet
- Тип отверстия
-
Cylindrical
