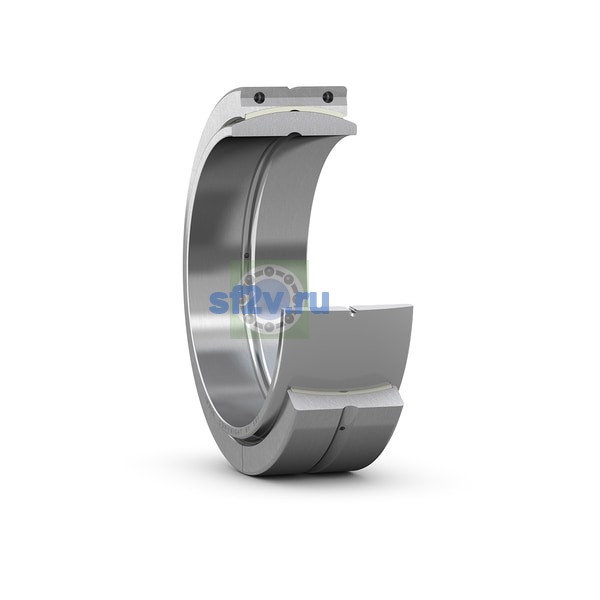

Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
35 mm Width annular lubrication groove at outer ring
Размер b1: ширина кольцевой смазочной канавки внутреннего / наружного кольца либо фиксирующего паза.
35.1 mm Width annular lubrication groove at inner ring
Ширина B
375 mm Width
Ширина наружного кольца C
320 mm Width outer ring
Ширина, внутреннее кольцо
375 mm
Ширина, наружное кольцо
320 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 970 mm Abutment diameter shaft
min. 917 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 1 153 mm Abutment diameter housing
min. 1 017 mm Abutment diameter housing
Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
1 040 mm Raceway diameter inner ring
Размер M: диаметр смазочного отверстия или отверстия под смазочные принадлежности; в отдельных деталях — размер под внутренним выступом / ключ.
13 mm Diameter lubrication hole (outer ring)
Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
min. 3 mm Chamfer dimension bore
Размер r2: размер фаски наружного кольца / малого торца отверстия; в отдельных изделиях — фаска игольчатого ролика.
min. 6 mm Chamfer dimension outer ring
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 3 mm Fillet radius shaft
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 6 mm Fillet radius housing
Нагрузки, скорости и ресурс
4
Базовая динамическая грузоподъёмность C
C 20 400 kN
20 400 kN
Базовая статическая грузоподъёмность C0
C0 31 000 kN
31 000 kN
Удельный динамический коэффициент нагрузки
K 80 N/mm²
Удельный статический коэффициент нагрузки
K0 120 N/mm²
Прочие характеристики
12
Α
3 ° Angle of tilt
Возможность повторного смазывания
With
Код eCl@ss
23-05-01-06
Код UNSPSC
31171515
Константа материала
KM 1 055
Масса подшипник скольжения
1 115 kg
Материал внутреннего кольца
Bearing steel
Bearing steel
Материал наружного кольца
Quenched and tempered steel
Quenched and tempered steel
