Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
11 mm Width annular lubrication groove at outer ring
Размер b1: ширина кольцевой смазочной канавки внутреннего / наружного кольца либо фиксирующего паза.
10 mm Width annular lubrication groove at inner ring
Ширина B
88.9 mm Width
Ширина наружного кольца C
76.2 mm Width outer ring
Ширина, внутреннее кольцо
88.9 mm
Ширина, наружное кольцо
76.2 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 115.5 mm Abutment diameter shaft
min. 108 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 152.5 mm Abutment diameter housing
min. 139.5 mm Abutment diameter housing
Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
146.05 mm Raceway diameter inner ring
Размер M: диаметр смазочного отверстия или отверстия под смазочные принадлежности; в отдельных деталях — размер под внутренним выступом / ключ.
8 mm Diameter lubrication hole (outer ring)
Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
min. 0.6 mm Chamfer dimension bore
Размер r2: размер фаски наружного кольца / малого торца отверстия; в отдельных изделиях — фаска игольчатого ролика.
min. 1 mm Chamfer dimension outer ring
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 0.6 mm Fillet radius shaft
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 1 mm Fillet radius housing
Нагрузки, скорости и ресурс
4
Базовая динамическая грузоподъёмность C
C 1 340 kN
1 340 kN
Базовая статическая грузоподъёмность C0
C0 2 650 kN
2 650 kN
Удельный динамический коэффициент нагрузки
K 150 N/mm²
Удельный статический коэффициент нагрузки
K0 300 N/mm²
Прочие характеристики
16
Α
6 ° Angle of tilt
Возможность повторного смазывания
With
Класс радиального внутреннего зазора
CN
Класс эксплуатационных характеристик SKF
SKF Explorer
Код eCl@ss
23-05-01-06
Код UNSPSC
31171515
Константа материала
KM 330
Масса
7 kg
Масса подшипник скольжения
7 kg
Материал внутреннего кольца
Bearing steel
Bearing steel
Материал наружного кольца
Bearing steel
Bearing steel
Наличие уплотнения
Seal on both sides
Seal on both sides
Обозначение товара / номер изделия производителя

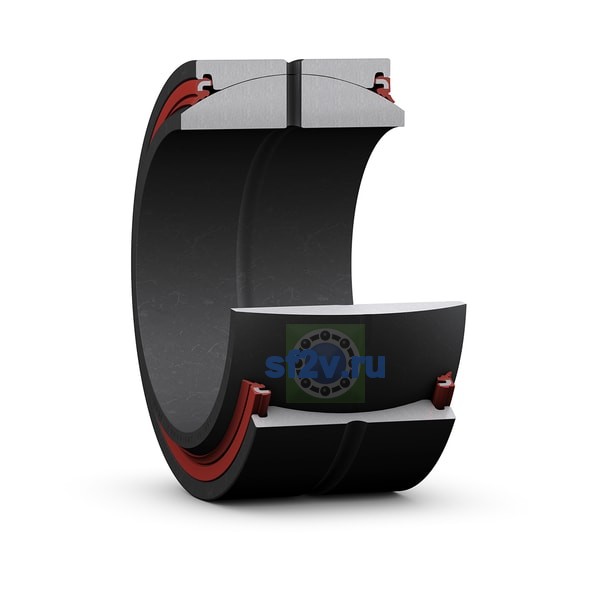

GEZ 400 ESX-2LS
Сочетание поверхностей скольжения
Steel/steel, SKF Explorer
Steel/steel, SKF Explorer
