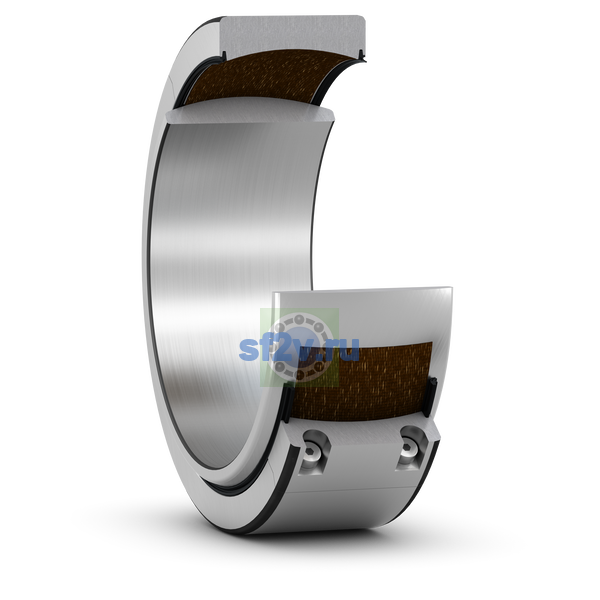

Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 516 mm Abutment diameter shaft
min. 504 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 613 mm Abutment diameter housing
min. 559 mm Abutment diameter housing
Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
565 mm Raceway diameter inner ring
Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
min. 2 mm Chamfer dimension bore
Размер r2: размер фаски наружного кольца / малого торца отверстия; в отдельных изделиях — фаска игольчатого ролика.
min. 5 mm Chamfer dimension outer ring
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 2 mm Fillet radius shaft
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 5 mm Fillet radius housing
Нагрузки, скорости и ресурс
4
Базовая динамическая грузоподъёмность C
C 30 000 kN
30 000 kN
Базовая статическая грузоподъёмность C0
C0 50 000 kN
50 000 kN
Удельный динамический коэффициент нагрузки
K 300 N/mm²
Удельный статический коэффициент нагрузки
K0 500 N/mm²
Прочие характеристики
13
Α
3 ° Angle of tilt
Возможность повторного смазывания
Without
Код eCl@ss
23-05-01-06
Код UNSPSC
31171515
Масса
233 kg
Масса подшипник скольжения
233 kg
Материал внутреннего кольца
Bearing steel
Bearing steel
Материал наружного кольца
Quenched and tempered steel
Quenched and tempered steel
