Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
15 mm Width annular lubrication groove at outer ring
Размер b1: ширина кольцевой смазочной канавки внутреннего / наружного кольца либо фиксирующего паза.
11 mm Width annular lubrication groove at inner ring
Ширина B
120.65 mm Width
Ширина наружного кольца C
104.775 mm Width outer ring
Ширина, внутреннее кольцо
120.65 mm
Ширина, наружное кольцо
104.775 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 168 mm Abutment diameter shaft
min. 161 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 213.5 mm Abutment diameter housing
min. 197.5 mm Abutment diameter housing
Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
207.162 mm Raceway diameter inner ring
Размер M: диаметр смазочного отверстия или отверстия под смазочные принадлежности; в отдельных деталях — размер под внутренним выступом / ключ.
8 mm Diameter lubrication hole (outer ring)
Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
min. 1 mm Chamfer dimension bore
Размер r2: размер фаски наружного кольца / малого торца отверстия; в отдельных изделиях — фаска игольчатого ролика.
min. 1.1 mm Chamfer dimension outer ring
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1 mm Fillet radius shaft
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 1.1 mm Fillet radius housing
Нагрузки, скорости и ресурс
4
Базовая динамическая грузоподъёмность C
C 2 600 kN
2 600 kN
Базовая статическая грузоподъёмность C0
C0 5 200 kN
5 200 kN
Удельный динамический коэффициент нагрузки
K 150 N/mm²
Удельный статический коэффициент нагрузки
K0 300 N/mm²
Прочие характеристики
16
Α
5 ° Angle of tilt
Возможность повторного смазывания
With
Класс радиального внутреннего зазора
CN
Класс эксплуатационных характеристик SKF
SKF Explorer
Код eCl@ss
23-05-01-06
Код UNSPSC
31171515
Константа материала
KM 330
Масса
16.6 kg
Масса подшипник скольжения
17.5 kg
Материал внутреннего кольца
Bearing steel
Bearing steel
Материал наружного кольца
Bearing steel
Bearing steel
Наличие уплотнения
Seal on both sides
Seal on both sides
Обозначение товара / номер изделия производителя

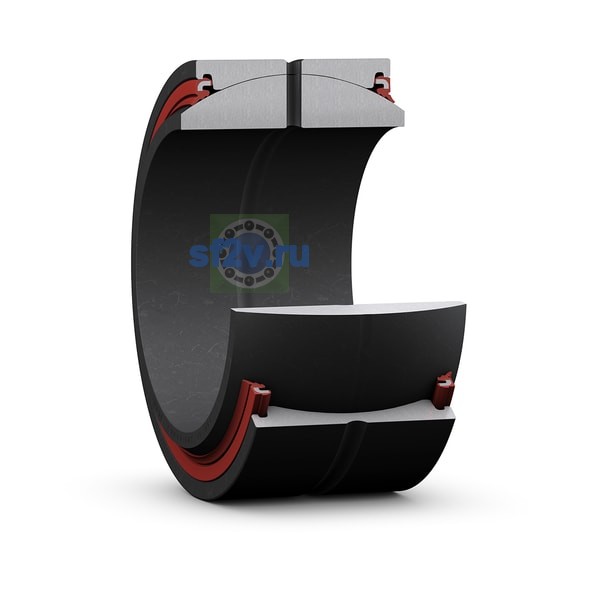

GEZ 600 ESX-2LS
Сочетание поверхностей скольжения
Steel/steel, SKF Explorer
Steel/steel, SKF Explorer
