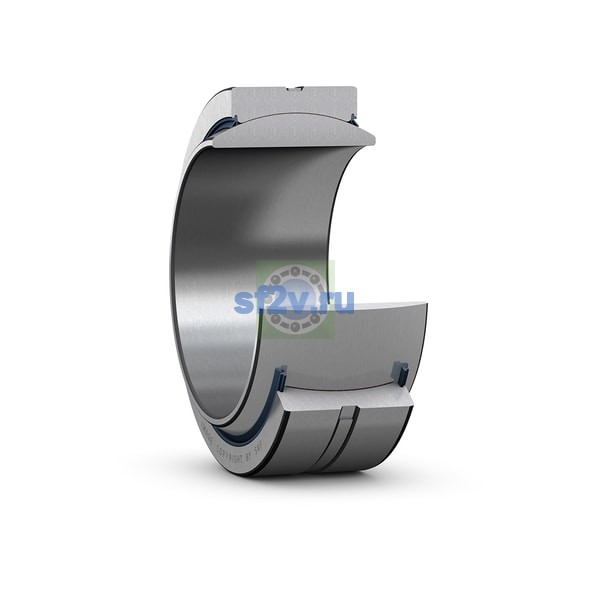

Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 288 mm Abutment diameter shaft
min. 273 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 359 mm Abutment diameter housing
min. 321.5 mm Abutment diameter housing
Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
325 mm Raceway diameter inner ring
Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
min. 1.1 mm Chamfer dimension bore
Размер r2: размер фаски наружного кольца / малого торца отверстия; в отдельных изделиях — фаска игольчатого ролика.
min. 1.1 mm Chamfer dimension outer ring
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1 mm Fillet radius shaft
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
