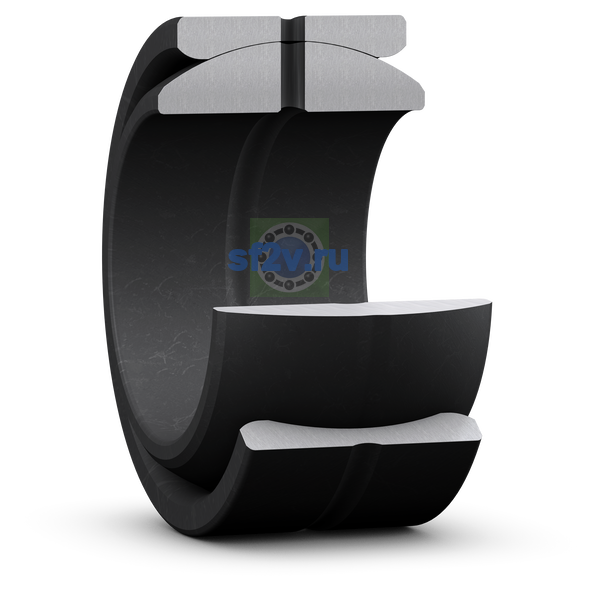

Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
15 mm Width annular lubrication groove at outer ring
Размер b1: ширина кольцевой смазочной канавки внутреннего / наружного кольца либо фиксирующего паза.
11 mm Width annular lubrication groove at inner ring
Ширина B
120.65 mm Width
Ширина наружного кольца C
104.775 mm Width outer ring
Ширина, внутреннее кольцо
120.65 mm
Ширина, наружное кольцо
104.775 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 168 mm Abutment diameter shaft
min. 161 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 213.5 mm Abutment diameter housing
min. 197 mm Abutment diameter housing
Размер dk: диаметр внутреннего кольца; для упорных подшипников — сферический диаметр шайбы вала.
207.162 mm Raceway diameter inner ring
Размер M: диаметр смазочного отверстия или отверстия под смазочные принадлежности; в отдельных деталях — размер под внутренним выступом / ключ.
8 mm Diameter lubrication hole (outer ring)
Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
min. 1 mm Chamfer dimension bore
Размер r2: размер фаски наружного кольца / малого торца отверстия; в отдельных изделиях — фаска игольчатого ролика.
min. 1.1 mm Chamfer dimension outer ring
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1 mm Fillet radius shaft
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
